GR-H系列

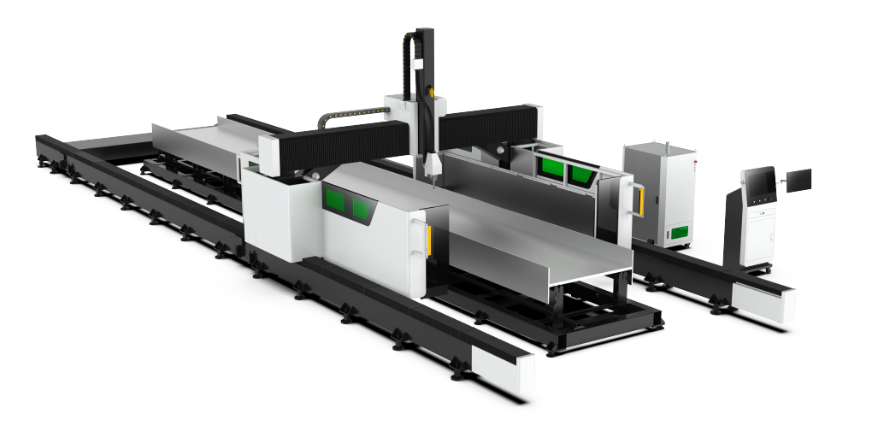

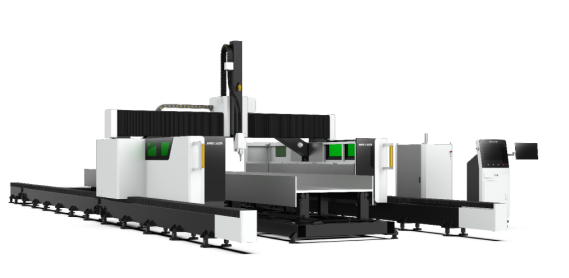

钢结构行业全能型激光切割机
应用行业：钢结构建筑、桥梁工程、工程机械、轨道交通、船舶行业等
型材、板材、管材一站式解决 视觉扫描，自动补偿，智能切割
智能多工位，高效生产 Tekla 无缝对接，简单生产
设备名称：GR1500H-13
1、数量：1台
2、类别：全能型激光切割机
一、设备配置清单 Equipment configuration list
序 | 名称 | 品牌 | 品牌商 国家/地区 |
1 | 光纤激光器 Fiber laser | 创鑫 Max12000w | 中国 |
2 | 激光切割头 Laser cutting head | BOCI BLT442P | 中国 |
3 | 机床床身 Machine bed | 我厂 | 中国 |
4 | XY轴精密导轨 Precision guide rail | 台稳 T-WIN | 中国台湾 |
5 | XY轴精密齿条 Precision rack | 台稳 T-WIN | 中国台湾 |
6 | X、Y轴伺服电机及驱动器 Servo drive motor | 中国汇川 | 中国 |
7 | Z轴伺服电机及驱动器 Servo drive motor | 中国汇川 | 中国 |
8 | 减速机 Reducer | 科峰KOFON | 中国 |
9 | 主要电器元件 Electrical components | 施耐德/欧姆龙SCHNEIDER/OMROM | 法国 |
10 | 机床附件 Machine Tool Accessories | 我厂 | 中国 |
11 | 数控系统 CNC system | 柏楚FSCUT9200 | 中国 |
12 | 主要气动元件 Pneumatic components | Japan SMC | 日本 |
13 | 精密冷水机组 Chiller | 汉立 Han Li | 中国 |
14 | 电脑 Computer | 工业工控机 | 中国 |
*注：1. 如客户自购如上配置，建议采购指定品牌及型号；如任意更改设备配置，对整机性能造成的影响由客户自行承担。
2. 设备整机（传导光纤、镜片等易损件及耗材、非抗力的自然灾害、战争及违规操作、认为破坏等因素除外）质保期为壹年。
二、 设备配置参数 Equipment configuration parameters
序号 | 型号Model | GR1500H-13 |
1 | 型钢加工范围 Sectional steel processing range | 翼板100mm≤h≤600mm 腹板200mm≤b≤1500mm |
2 | 型钢最大长度（选配） The maximum length of the section steel | 1500mm*600mm-12000mm |
板材直切 加工幅面（选配） | 13000*3200mm | |
板材45°坡口切 加工幅面（选配） | 13000*3200mm | |
5 | 摆动角度AB轴 | B轴：±93°A轴：±50° |
6 | 定位精度 Positioning accuracy | ±0.1mm/m |
7 | 重复定位精度 Repositioning accuracy | ±0..05mm |
8 | Z轴行程 Z-axis length of travel | 1150mm |
最大运行速度 Max. running speed | 80m/min | |
9 | 最大加速度 Max. acceleration | 0.8G |
10 | 管材夹持范围tube size range（选配） | 圆管φ15-φ350；方管□15-350mm |
管材最大长度Maximum tube length（选配） | 122000mm | |
11 | 整机重量（裸机） Total weight of machine | 13.5T |
12 | 外形尺寸Dimensions | 19000*7600*3800mm |
注：1. 工件可获得的精度一定程度上取决于工件类型、预处理情况、板材尺寸以及板材在工作区域内的位置等因素。
3. 以上参数如有变更 ，恕不通知 ，最终技术参数以及实际订单协议为准。

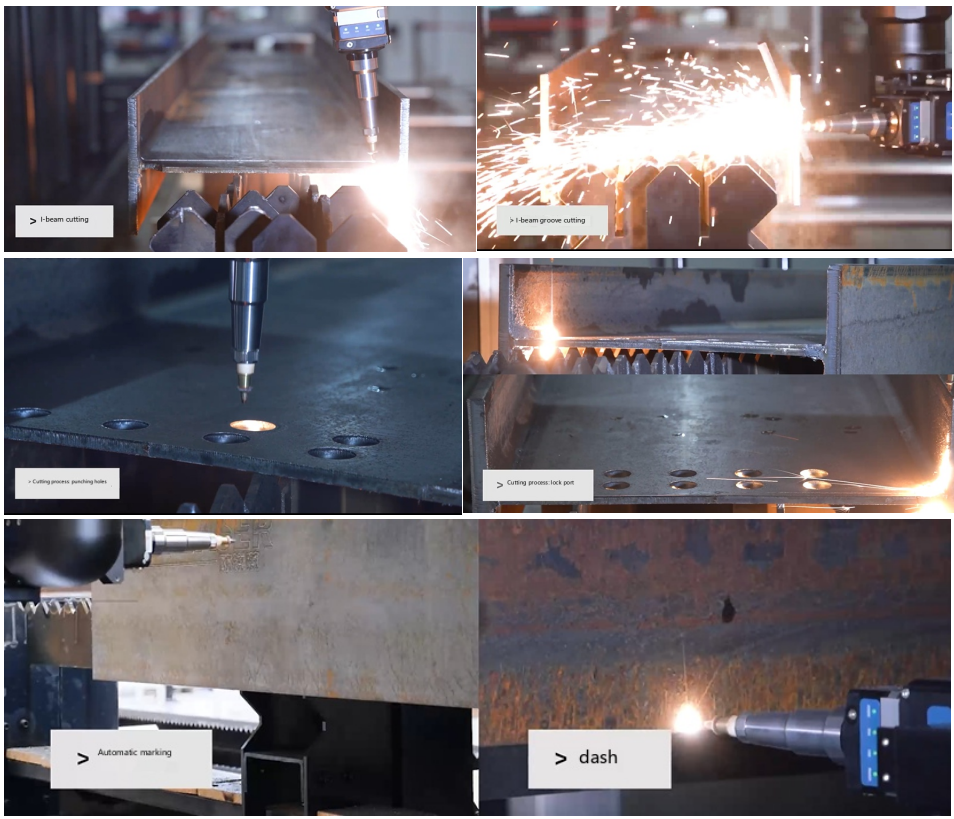

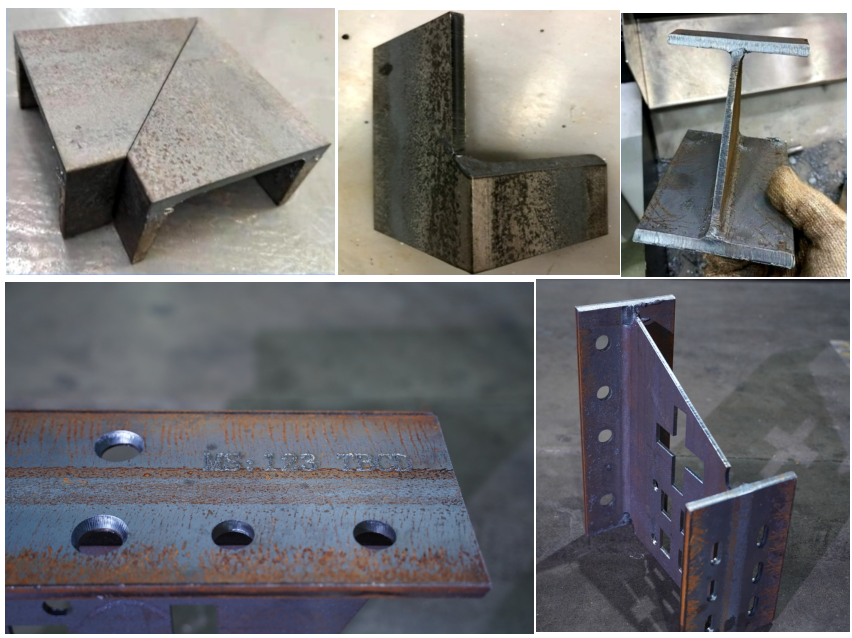

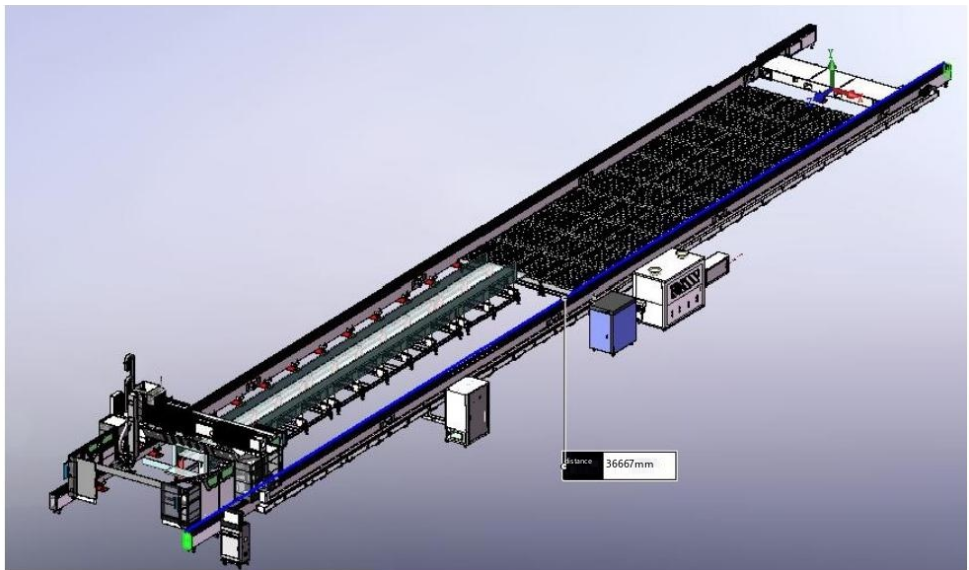

三、 切割样品展示
；
四、 设备主要配置说明

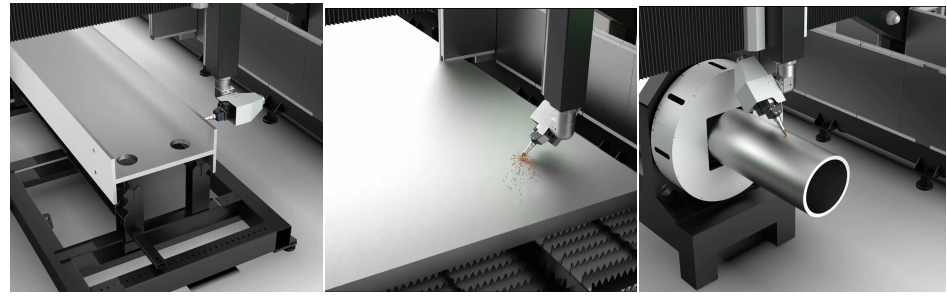

n 1、全能型激光切割机，一机即可解决型材、板材、管材加工需求
n 2、截断、坡口、打孔、锁口、打标、划线，一站式解决钢结构多重加工需求。
n 3、视觉扫描，自动补偿，智能切割。

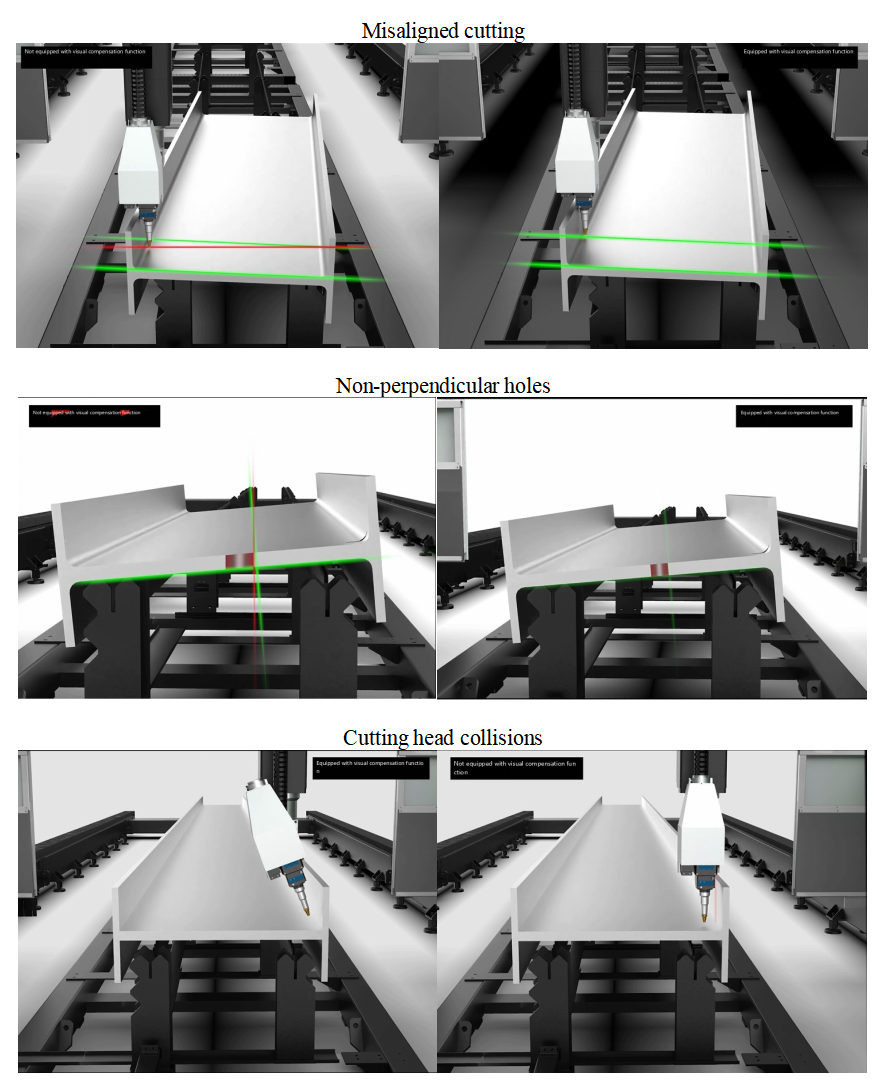

n可有效解决型材变形导致的，错位切割、孔位不垂直、切割头碰撞等问题。
n 4、专业型材切割系统，智慧套料加持

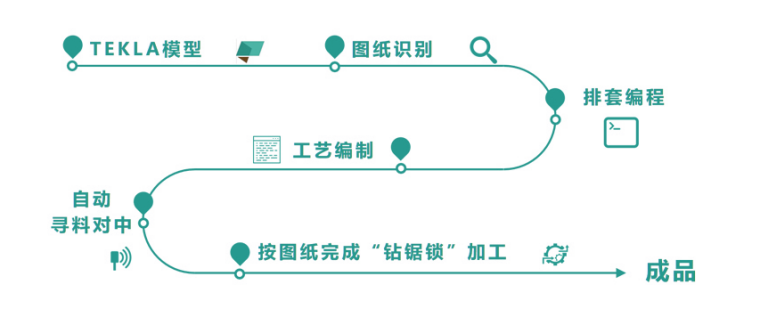

Tekla与设备自带智能套料无缝连接，具有省料高效、自动排序、精准切割等诸多功能，高效助力驱动型钢二次加工线。

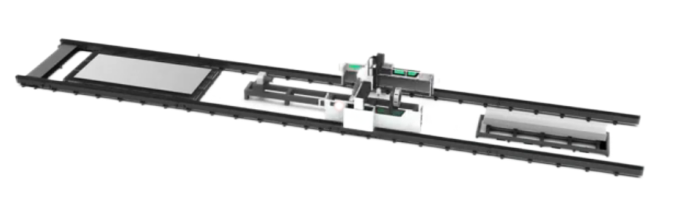

n 5、智能多工位，高效生产
智能多工位分区加工，切割与上下料同步进行，提高生产效率。
n 6、双重防护，安全生产
加工区域安全包围防护，横梁行进方向配置安全光栅。
