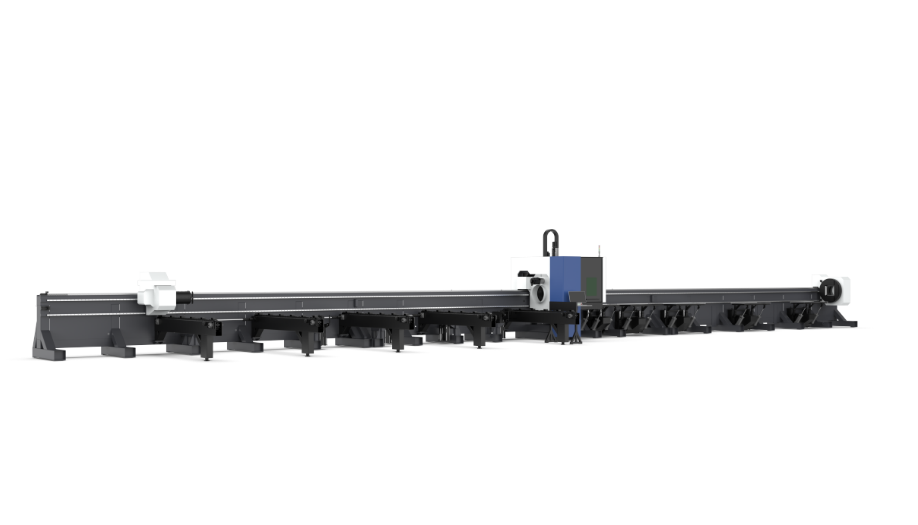

一、设备名称及外观
TE系列
重型三卡盘激光切管机
应用行业：工程机械、金属加工、桥梁工程、建筑机械、钢结构建筑等
三卡盘 | 整管切 | 零尾料 |
设备名称：TE12035+E12
1、数量：1台
2、类别：重型三卡盘激光切管机
二、设备配置清单
序 | 名称 | 品牌 | 品牌商 国家/地区 |
1 | 光纤激光器 | 创鑫 | 中国 |
2 | 专用激光切割头 | 嘉强/波刺 | 中国 |
3 | 机床床身 | 我厂 | 中国 |
4 | XY轴精密导轨 | 台湾台稳 | 中国台湾 |
5 | XY轴精密齿条 | 台稳 | 中国台湾 |
6 | X、Y轴伺服电机及驱动器 | 中国汇川 | 中国 |
7 | Z轴伺服电机及驱动器 | 中国汇川 | 中国 |
8 | 减速机 | 科峰KOFON | 中国 |
9 | 主要电器元件 | 施耐德/欧姆龙 | 法国 |
10 | 机床附件 | 我厂 | 中国 |
11 | 数控系统 | 我厂 | 中国 |
12 | 主要气动元件 | 台湾亚德客 | 中国台湾 |
13 | 精密冷水机组 | 汉立冷水机 | 中国 |
*注：1. 如客户自购如上配置，建议采购指定品牌及型号；如任意更改设备配置，对整机性能造成的影响由客户自行承担。
2. 设备整机（传导光纤、镜片等易损件及耗材、非抗力的自然灾害、战争及违规操作、认为破坏等因素除外）质保期为壹年。
二、设备配置参数
序号 | 型号Model | TE12035 |
1 | 最大加工管材长度 | 12500mm |
2 | 支持长度 | 6系/7系/9系 |
3 | 圆管加工范围 | Φ20-350mm |
4 | 方管、矩形管加工范围 | □20-350mm |
5 | 角钢、槽钢加工范围 | 等边角钢：≤22#等边角钢； |
6 | 工字钢、H型钢加工范围 | 工字钢：≤22#工字钢； |
7 | 定位精度 | 0.05mm |
8 | 重复定位精度 | 0.03mm |
9 | 最大运行速度（Y轴） | 60m/min |
10 | 最大加速度（Y轴） | 0.6G |
11 | 卡盘最大转速 | 60r/min |
注：1. 工件可获得的精度一定程度上取决于工件类型、预处理情况、板材尺寸以及板材在工作区域内的位置等因素。
2. 以上参数如有变更 ，恕不通知 ，最终技术参数以及实际订单协议为准。

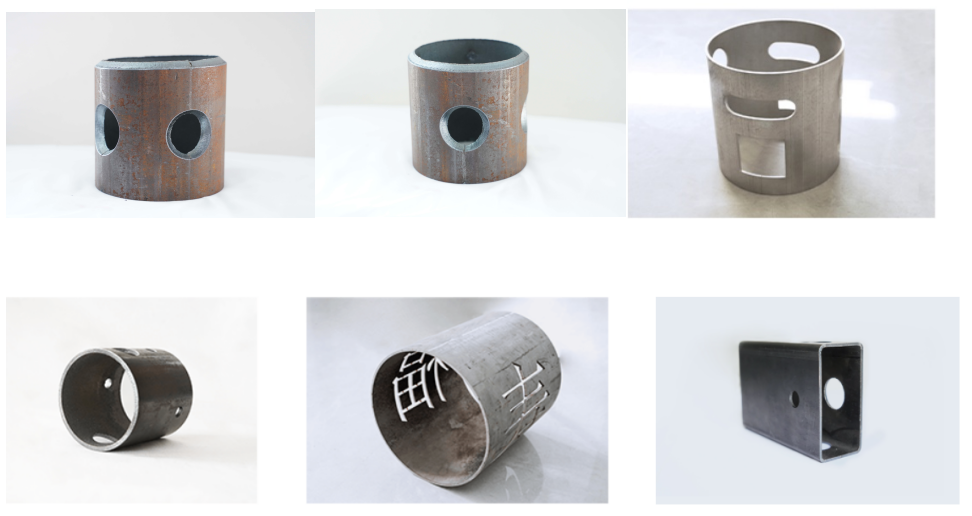

三、切割样品展示
四、设备主要配置说明

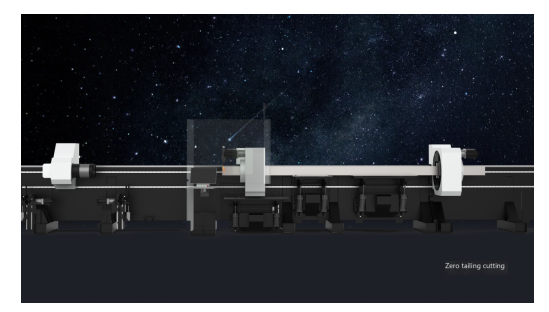

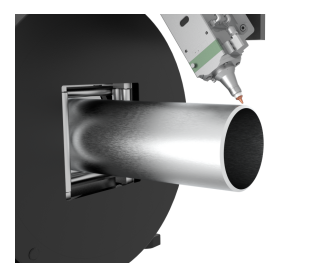

n 1.整管切割 0尾料加工
第三卡盘可夹持拉动管料，从而实现长管整管切割，实现真正0尾料。
n 2.重管、型材，尽在掌握
切割应用范围广，适应多种切割工况，支持12米超长工件加工，管材加工直径可达20-350mm。

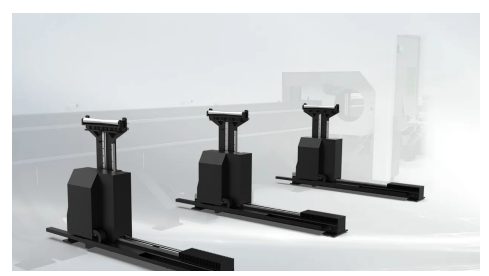

n 3.整机搭配随动支撑装置
搭配随动托料支撑，实时调整托举高度，防止管材甩动下垂，同时保证切割精度。

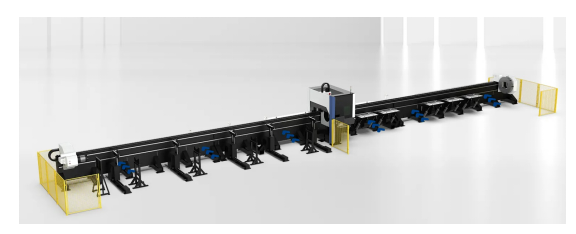

n 4.自动上下料系统
配备自动上下料系统，加工效率快智能化程度高，大大提高生产效率，节省人工成本。

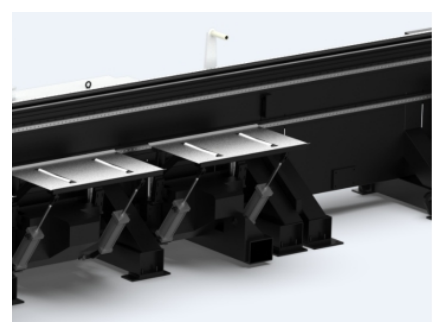

n 5.随动翻板下料 安全高效
配备随动翻板卸料架，下料更加安全便捷，大大提高生产效率，节省人工成本。
n 6.智能总线系统
搭载智能总线系统，高响应，运算速度快，稳定可靠，操作更便捷大幅降本、提质、增效。
n 7.可选配坡口功能
可选配管机坡口切割功能，可实现±45°坡口切割，提供专业的管材坡口切割方案。

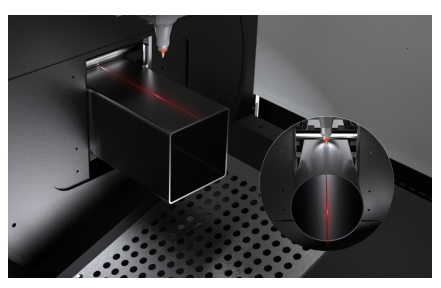

n 8.可选配焊缝识别功能
可选配RGB焊缝识别功能，精准定位焊缝，让切割工件更美观。
